Термоскоп-800-1С

Добавлено: 21.02.2007, Изменено: 26.09.2017

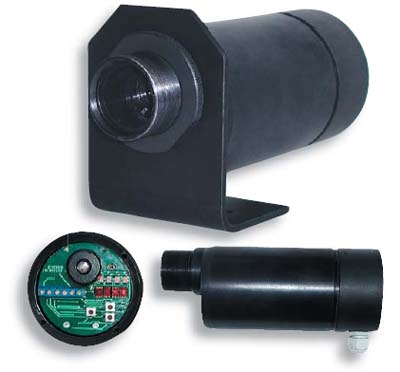

Стационарный инфракрасный пирометр Термоскоп-800-1С частичного излучения

Пирометры Термоскоп-800 используются для точного измерения температуры при контроле высоко и среднетемпературных технологических процессов.
Изменяемое (настраиваемое) фокусное расстояние позволяет добиваться высокой представительности результатов измерения на любом удалении пирометра от объекта измерения. Высокие показатели визирования дают возможность измерять температуру малых объектов, а встроенный оптический видоискатель легко и точно наводить пирометр на цель. Изменяемое фокусное расстояние и широкие температурные диапазоны позволяют укомплектовать весь технологический процесс одинаковыми приборами.

Доступная документация

Термоскоп-800 Технические характеристики (275.04 KB)

Отличительные особенности

-изменяемое фокусное расстояние
-широкие температурные диапазоны
-высокая точность и быстродействие
-цифровая обработка сигнала с возможностью выбора алгоритма
-пылевлагонепроницаемый корпус
-клавиатура и температурный дисплей на задней панели

Область применения

-металлургия;
-огнеупорная промышленность;
-машиностроение;
-химическая промышленность;
-научные исследования;
И т.д.

Основные температурные диапазоны и характеристики оптической системы

Модель

Температурный диапазон,°С

Спектральный диапазон, мкм

Показатель визирования

СТ0

300…1200

1.4…1.65

240:1

ВТ0

600…1500

0.75…1.1

240:1

ВТ1

1000…2000

0.75…1.1

240:1

По согласованию возможно изменение основных температурных диапазонов.
Пирометры данного типа имеют постоянный показатель визирования на любом удалении пирометра от объекта (от 0.5м до бесконечности). Это достигается с помощью фокусировки оптической системы пирометра на объект измерения.
Пример расчета, модель ВТ0, показатель визирования 300:1
- 1м: пятно визирования 3.3мм
- 2м: пятно визирования 6.6мм
- 3м: пятно визирования 10мм

Основные характеристики

Точность

0.5%

Воспроизводимость

0.25%

Разрешение

1°С

Быстродействие

50 мс

Излучательная способность

Настраиваемая от 0.1 до 1 с шагом 0.01

Алгоритмы

Измерение, выборка максимальных и минимальных значений, сглаживание

Электрические характеристики

Выходы
Аналоговый

Цифровой


Линейный токовый 4(0)…20 мА, максимальное сопротивление нагрузки 750 Ом
RS-485, протокол MODBUS до 31 пирометра в одной сигнальной сети

Питание

24В±10%

Потребляемая мощность

не более 6Вт

Физические характеристики

Защита от воздействий среды

IP65

Температура окружающей среды
без охлаждения
с охлаждаемой
монтажно-защитной
арматурой


от -10 до 60 °С


от -10 до 130 °С

Масса, не более

2 кг

Габаритные размеры

201х80х80

Наведение на объект измерения и настройка прибора

Для наведения пирометра на объект используется встроенный оптический видоискатель с шестикратным увеличением и диоптрийной подвижкой. С помощью ручки фокусировки объектива пирометр настраивается на выбранный объект.
Цифровая индикация измеряемой температуры и клавиатура, расположенные на задней панели прибора, позволяют оперативно настраивать коэффициент излучательной способности и параметры алгоритмов обработки сигнала.

Цифровой канал связи

Протокол связи, реализованный в пирометре, совместим со стандартным протоколом MODBUS. Протокол позволяет объединять пирометры в сигнальную сеть, используя аппаратные возможности RS-485. Формат передачи байта совпадает со стандартным для RS-232 (RS-485).

Аксессуары

В стандартный комплект поставки входит: пирометр и стандартный кронштейн крепления . Дополнительно можно заказать различные принадлежности (аксессуары).
Общий вид всех принадлежностей и их назначение Вы найдете в руководстве по эксплуатации
.

Доступная документация

Более подробная информация доступна в следующих документах:
Термоскоп-800 Технические характеристики (275.04 KB)

Перети к бланку заказа оборудования
